Gasket tal-Gomma - Gwida għall-Komponenti tal-Isiġillar Statiċi u Dinamiċi

Inġiniera jiffaċċjaw sfida kostanti: li jagħżlu s-siġill it-tajjeb għall-impjieg. Kuljum, tħares lejn il-pjanti, tiftaħ il-manwali tal-manutenzjoni, jew timxi f'floor ta' produzzjoni. Flanġ qed jiżloq. Ċilindru qed ifalli.Ħofra qed tixjieħ.Il-ħati? Ħafna drabi, għażla ħażina ta' siġill. Dan il-gwida jipprovdi xenarji prattiċi biex jgħinek tagħżel bejn gaskets tal-gomma, siġilli kontra t-trab, V-seals, u O-rings.

Sigillar Statiċi għall-Joints Stazzjonarji

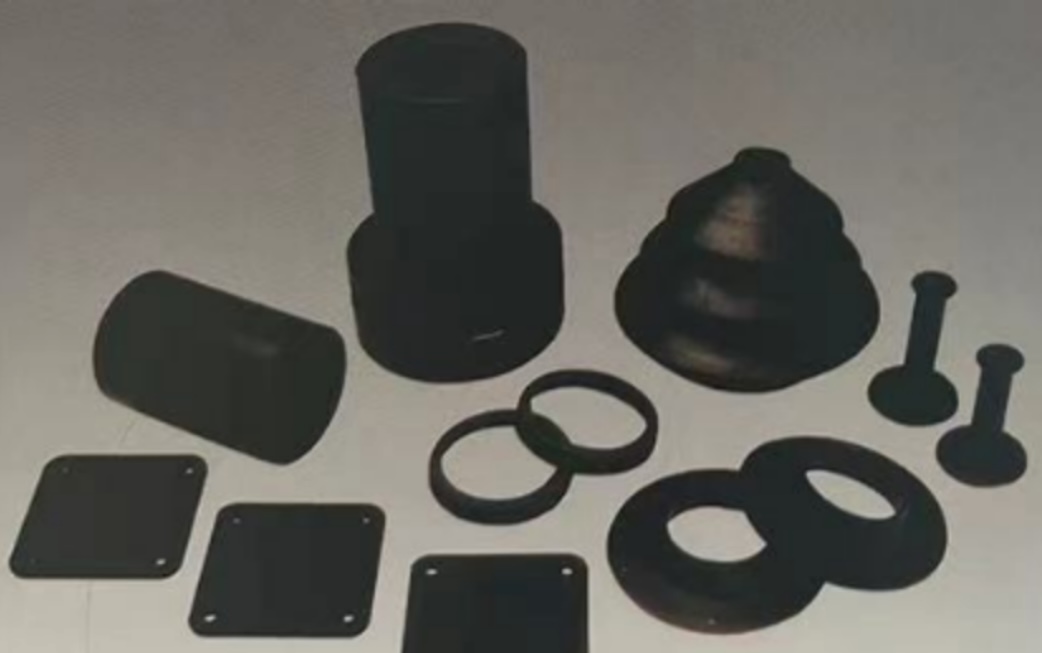

Aħseb f'kaxxa ta' pompa. Żewġ wiċċi tal-metall mibbuljati flimkien. Jidhru ċatti, iżda taħt il-mikroskopju, huma mimlijin b'graff, marki tal-għodda, u wiediet żgħar. Il-fluwidu jsib dawk it-toroq. Bejniethom tpoġġi gaskett tal-gomma. Tissikka l-boltijiet. Il-gaskett jiċċompri, jinfetaħ f'dawk l-inperfettiżjonijiet, u jimblokka l-ħruġ tal-leak. Uża dawn fuq kaxxi tal-pompi, għata tal-valvi, flanġi tal-pajpijiet, u pannelli ta' aċċess. Żoni kbir? Għamliet irregolari? M'hemmx problema. Jekk l-applikazzjoni tiegħek tinvolvi żewġ wiċċi stazjonarji li jeħtieġu ssiġillar, gaskett tal-gomma spiss ikun is-soluzzjoni. Ftakar: dawn mhumiex għal partijiet li jmovu.

Sigilli Dinamiċi għal Assi Reċiprokanti u Rotanti

Issa aħseb f'ċilindru idrawliku fuq backhoe. Il-mast irid jinżel u jerġa' jitla', jiċċaqlaq ġewwa u barra miċ-ċilindru. It-trab, il-mud, l-art huma kullimkien. Jekk dawk il-kontaminanti jgħaddu mis-siġill tal-mast, jikkawżaw skratch fuq il-ħajt taċ-ċilindru, jeqirdu l-pistun u jfixklu l-unità kollha. X'tiżżid? Is-siġilli għat-trab għandhom ikunu mwaħħlin fuq iċ-ċilindri idrawliċi, attwaturi pnewmatiċi, gwida lineari, jew kwalunkwe axx li jkun espost għall-ħmieġ.

Installahom fuq in-naħa esterna tas-siġill primarju tal-pressjoni. Il-kompitu tagħhom huwa l-esklużjoni, mhux ir-retenzjoni. Lippa flessibbli tnaddaf il-mast fuq kull ħin li jirtira. Tnaddaf it-tajn, il-grit u d-droplets tal-ilma. Jekk it-tagħmir tiegħek jaħdem f'ambjenti trabużi, muddejja, jew imxarrbin, siġill kontra t-trab jista' jestendi b'mod drammatiku l-ħajja tax-xogħol. Huma l-ewwel difesa kontra l-kontaminazzjoni. Sostwitihom regolarment; jilbsu aktar malajr milli s-siġilli tal-pressjoni.

Imma x'jiġri bil-axli li jduru? Muturi elettriċi. Għaddaturi. Rullijiet tal-konveyor. Dawn l-axxijiet iduru b'mod mgħaġġel, ħafna drabi mhumiex allinjati sew, u xi kultant għandhom wiċċ irrumat minħabba l-ilbies. Is-sil ta' lura standard jisħon wisq, jiskandla, u jfalli malajr. Hawnhekk, geometrija differenti tiffunzjona l-aħjar. Il-V-seals huma l-għażla għal axxijiet li jduru biż-żbilanċ, il-moviment tar-runout, jew wiċċ irrumat.

Is-sezzjoni trasversali f'forma ta' V hija għaqlija. Hekk kif il-malja ddur, il-forza ċentrifugali tarmi l-ġenb tal-sil ta' barra. Dan jmissu bil-kemm mal-wiċċ oppost, għalhekk il-frizzjoni tkun minimizzata. Il-forma toħloq azzjoni ta' pompa li tkejjel id-dirt 'il bogħod mis-sil. M'hemmx bżonn ta' tqabbid strett. Tgħabbiha fuq il-malja; tiċċentra ruħha. Użahom fuq muturi elettriċi, assi tad-dħul/ħruġ tal-gearbox, tagħmir agrikolu, u rullijiet tal-conveyor. Jirrispondu għal veloċitajiet tal-malja sa 20 metru fis-sekondu. Jippermettu żball angolari li kieku jikkawża l-qerda ta' silijiet oħrajn. L-installazzjoni hija mgħaġġla; m'għandekx bżonn għodda speċjali.

Ċirċi Universali għal Applikazzjonijiet Diversi

Allura meta tuża l-iktar siġill komuni minn kollox? F'kull post ieħor. L-O-rings huma s-siġill default għal kważi kollox: ċilindri idrawliċi, valvi pnewmatiċi, koppli ta' konnessjoni mgħaġġla, fittings tal-fluwidi, u numru bla tmiem ta' applikazzjonijiet statiċi u dinamiċi oħra. Il-prinċipju huwa sempliċi: deformazzjoni ikkontrollata. Tgħabbi ħafna, poġġi l-O-ring, u kkumpressah mal-parti li jikkongrassa miegħu. Is-sezzjoni trasversali tonda tiċkien, toħloq żewġ kuntatti li jsiġillaw. Il-pressjoni interna timbotta l-O-ring lejn in-naħa b'pressjoni aktar baxxa, iżżid il-pressjoni tal-kuntatt. Jixħet lilu nnifsu. Jaħdem minn vakwu sa pressjoni għolja. Jaħdem minn -50°C sa 200°C bl-materjal it-tajjeb. Jekk għandek ħafna, probabbilment se jidħol O-ring.
